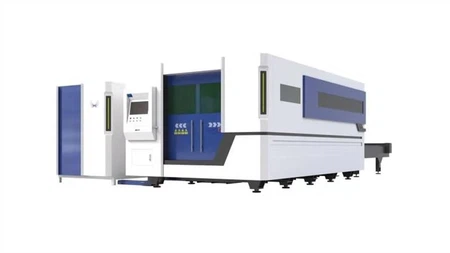

QY-LCF6000-2580G20

Názov a popisy úmených úmok

poznámka

Laser s 6000 W

IPG (IPG)（nemčina）

Nemecká značka

Rezná hlava

Precitec (Precitec)Automatické zaostrovanie

Nemecká značka

Redukcia

Šimpo

Japonsko

Vodný chladič

Ochrana proti prietoku, teplotná stabilita ± 0,5°C, zelený dvojcyklový vodou chladený stroj, regulácia odparovania titánu za studena

Wu-chan, Čína

Mechanický jazdný systém

ROR (ROR),Rack&Pinion (Stojan a pinion), Typ skosenia

Nemecká značka

Vodiala koľajnica

Hiwin (Slovenský)

Taiwanznačka

Ac s kontaktor

Schneider

Značka Francúzsko

Solenoidový ventil

Airtec (Letecký prúd)

Taiwan

Automatický snímač

Presnosť ±0,1 mm

Čína

Počítačový systém

Priemyselná kontrola

EVOC, Taiwan

Motor osi X

Éterátmotor

Yaskawa, Japonsko

Motor osi Y

Motor éteru, s dvojitou jazdou

Yaskawa, Japonsko

Motor osi Z

Motor éteru

Yaskawa alebo Fuji, Japonsko

Elektrické časti

Schneider

Značka Francúzsko

radič

Ovládač: FScut8000

(podpora anglického jazyka, súboruFormate.dxf (dxf), PLT, Gerber, AI a tak ďalej)

Rezací softvér:Hypcut (Hypcut)

Friendess (Priateľ)Čína

hniezdenie

Spoločnosť CypNest

spracovanie kreslenia, vnorenie, generovanie dráhy nástroja a vzdialený prenos úlohAtď

Friendess (Priateľ)Čína

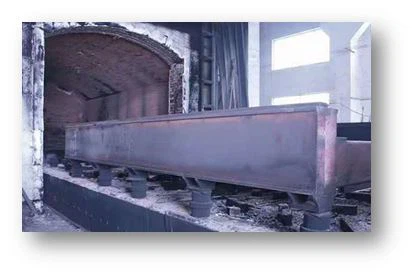

stôl

Striktne urobte stôl s kalením, popúšťaním a žíhaním, aby sa zabezpečila žiadna deformáciaza 20 rokov výroby

QY, Čína

1

Laserová vlnová dĺžka

1070nm

2

Maximálny výkon

6000W

3

Maximálne zrýchlenie

1,5 G

4

Spotreba energie

35kw

5

Maximálna rýchlosť

Rýchlosť jednej osi ≤120m/min

Komplexná rýchlosť ≤160m/min

6

Min Linewidth

0,15 mm (pre materiály s hrúbkou menšou ako 0,4 mm) závisí od hrúbky plechu

7

Hrúbka rezu

MS: max. 25mm, výroba 25mm;

SS: max 20mm, výroba 16mm;

8

Rozmer rezania

Tabuľka výmeny s krytom s úplnou ochranou

1500 * 3000 mm

2500 * 6000 mm

2500 * 8000 mm

9

Mechanická presnosť rezného stola： ±0,05 mm

10

X,Y Presnosť opakovaného polohovania： ±0,03 mm

11

Napájanie: Trojfázové 5 vodiče AC 380V±5%，50Hz/60HZ±1%

Monitor riadiaci systém

V záujme bezpečnosti obsluhy

každú oblasť mŕtveho rohu je možné včas monitorovať, proces sa môže

kontrolovaný.

Wifi systém diaľkového ovládania

Rýchly prenos: jednoducho z kancelárskej počítača na rezací stroj, šetrite čas

Znížením stredného nosiča sa zníži riziko vírusu

Vhodné pre posuvné služby

Trojsmerný plynový kontraindikácia

Oddelené O2, N2 a vzduch

Hy-zosvetlenie

*rýchle piercing

*žiadny zmysel piercing

materiál

hrúbka

plyn

Rýchlosť (m/min)

Rezný výkon (W)

nástavec

Pani

1

O2 (O2)

8.5-10

900-1200

1,0D

2

6.0-7.8

1000-1500

1,0D

3

3.3-4.8

1000-3000

1.0D/1.2D

4

3.3-4.0

3000-4200

1.2D

5

3.0-3.7

3600-4500

1.2D

6

2.7-3.5

3800-4500

1.2D

8

2.1-2.7

3800-4800

1.2D

10

2.0-2.4

4000-6000

1.2D

12

1.6-2.2

4000-6000

1.2D

14

0.9-1.5

6000

1.4D

16

0.8-1.4

2300-6000

1,4D ALEBO 4,0D

18

0.7-1.2

2500-6000

1,4D ALEBO 4,5D

20

0.6-0.9

2600-6000

1,4D ALEBO 4,5D

22

0.5-0.6

2800-6000

1,4D ALEBO 4,5D

25

0.4-0.55

3300-6000

1,4D ALEBO 5,0D

1

N2 (N2)

30-50

4000-6000

1.5S.

2

15-20

4000-6000

1.5S ALEBO 2.0S

3

9.0-15

4000-6000

1.5S ALEBO 2.0S

4

7.0-10

5000-6000

2.0S ALEBO 2.5S

5

6.0-7.5

5000-6000

2.0S ALEBO 2.5S

Ss.

1

N2 (N2)

40-60

4000-6000

1.5S.

2

30-42

4000-6000

1.5S ALEBO 2.0S

3

13.0-19.0

6000

1.5S ALEBO 2.0S

4

8.0-11.0

6000

2.0S ALEBO 2.5S

5

6.5-8.0

6000

2.0S ALEBO 2.5S

6

6.0-7.5

6000

2.5S.

8

3.4-4.0

6000

2.5S.

10

1.5-2.2

6000

3.0S

12

1.3-1.8

6000

3.0S ALEBO 3.5S

14

0.7-1.1

6000

4.0S ALEBO 4.5S

16

0.65-0.9

6000

4.5S.

18

0.5-0.7

6000

4.5S ALEBO 5.0

20

0.45-0.6

6000

5.0S

Ss.

8

vzduch

30-45

4000-6000

1.5S.

2

17-25

4000-6000

1.5S ALEBO 2.0S

3

10.0-18.0

6000

1.5S ALEBO 2.0S

4

8.0-11.0

6000

2.0S ALEBO 2.5S

5

6.5-8.0

6000

2.0S ALEBO 2.5S

6

5.5-7.0

6000

2.5S.

8

2.5-3.0

6000

2.5S.

12

1.0-1.4

6000

3.0S ALEBO 3.5S

14

0.65-0.9

6000

4.0S ALEBO 4.5S

Ss.

1

O2 (O2)

30-50

2000-3000

1,0D

2

10.0-18.0

2000-3500

1,0D

3

6.0-12.0

2000-3500

1,5D

4

4.0-6.0

2500-4500

1,5D

5

3.6-5.0

2500-4500

1,5D

6

2.7-3.5

2500-4500

1,5D

8

2.1-2.7

3000-4500

1,5D

10

2.0-2.4

3500-5500

1,5D

12

1.6-2.0

4000-5500

1,5D

14

0.9-1.3

5000-6000

1,5D

mosadz

1

N2 (N2)

35-50

4000-6000

1.5S.

2

17-25

4000-6000

1.5S ALEBO 2.0S

3

8.0-12.0

6000

1.5S ALEBO 2.0S

4

4.8-6.0

6000

2.0S ALEBO 2.5S

5

2.7-3.5

6000

2.0S ALEBO 2.5S

6

1.6-2.2

6000

2.5S.

8

1.3-1.8

6000

2.5S.

10

1.1-1.5

6000

3.0S

12

1.0-1.4

6000

3.0S ALEBO 3.5S

14

0.55-0.7

6000

4.0S ALEBO 4.5S

16

0.3-0.45

6000

4.5S.

meď

1

O2 (O2)

25-35

6000

1.5S.

2

12.0-18.0

6000

2.0S

3

10.0-14.0

6000

2.5S.

4

6.0-7.5

6000

2.5S.

5

4.0-5.0

6000

2.5S.

8

1.0-1.5

6000

3.0S ALEBO 3.5S

Alu

1

N2 (N2)

40-60

4000-6000

1.5S.

2

20-30

4000-6000

1.5S ALEBO 2.0S

3

12.0-18.0

6000

1.5S ALEBO 2.0S

4

4.0-7.0

6000

2.0S ALEBO 2.5S

5

2.8-4.0

6000

2.0S ALEBO 2.5S

6

2.0-3.0

6000

2.5S.

Alu

8

N2 (N2)

1.4-2.2

6000

2.5S.

10

1.2-1.7

6000

3.0S

12

1.0-1.3

6000

3.0S ALEBO 3.5S

14

0.6-0.8

6000

4.0S ALEBO 4.5S

16

0.4-0.6

6000

4.5S.

18

0.3-0.5

6000

4.5S ALEBO 5.0S
