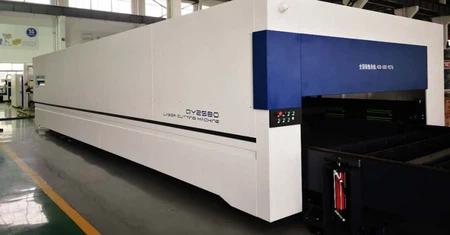

8KW Laser Cutting Machine

Názov časti a popisy

poznámka

8000W laserový generátor

IPG ( nemčina )

Nemec

Optický systém

Importovať membránu médií

Spojené kráľovstvo

Laserová rezacia hlava

Autofokus Precitec Procutter

Nemecký pôvod

redukcia

Shimpo

Japonsko

Chladiaca jednotka vody

Ochrana proti pretečeniu, teplotná stabilita ± 0,5 ° C , zelený dvojkotúčový vodou chladený stroj, riadenie odparovania titánu v chlade

Wuhan, Čína

Mechanický pohonný systém

Rack a pastorka, kužeľový typ

atlanta

Nemec

Modul tlačidiel

Schneider

Nemec

AC Stykač

Schneider

Nemec

Solenoidový ventil

Airtec

Taiwan

Vysoko presný automatický senzor

Presnosť ± 0,1 mm

Čína

PC systém

Priemyselná kontrola

EVOC, Taiwan

Servo jednotka osi X

2 kW servo riadenie

Yaskawa, Japonsko

Servo jednotka osi Y

4 kW * 2 servo duálne riadenie

Yaskawa, Japonsko

Servomotor osi Z

750 W pre hlavu s automatickým zaostrovaním

Yaskawa alebo Fuji v Japonsku

Elektrická proporcia

Schneider

Nemec

Rezací softvér

Cypcut (podpora anglického jazyka, formátu súborov .dxf, PLT, Gerber, AI a tak ďalej)

Loop Card

Čína

stôl

Striktne robte stôl s tvrdnutím, popúšťaním a žíhaním, aby nedošlo k deformácii počas dlhej výroby

Veľkosť tabuľky 2060 a väčšia veľkosť trupu stroja hrúbka ocele 16 mm

QY, Čína

1

Laserová vlnová dĺžka

1070nm

2

Maximálny výkon

8000W

3

Accelaration

1,5 g

4

Spotreba energie

45kW

5

Maximálna rýchlosť

16 0 m / min (komplexná rýchlosť), 120 m / m (jedna os)

6

Minimálna šírka trate

0,15 mm (pre materiály s hrúbkou menšou ako 0,4 mm) závisí od hrúbky plechu

7

Hrúbka rezu

MS: max 30 mm, sériová výroba 25 mm;

SS: max 30 mm, hmotnosť 25 mm;

8

Maximálna dimenzia

Rezací stôl Voliteľné: Tabuľka výmeny

1500 * 3000 mm

2000 * 4000 mm

2000 * 6000 mm

2000 * 6500 mm

2500 * 6000 mm

2500 * 8000 mm

9

Mechanická presnosť rezného stola : ± 0,05 mm

10

X, Y, Z Opakované presné polohovanie : ± 0,02 mm

11

Napájanie: trojfázové 5 vodičov AC 380V ± 5% , 50Hz ± 1%
